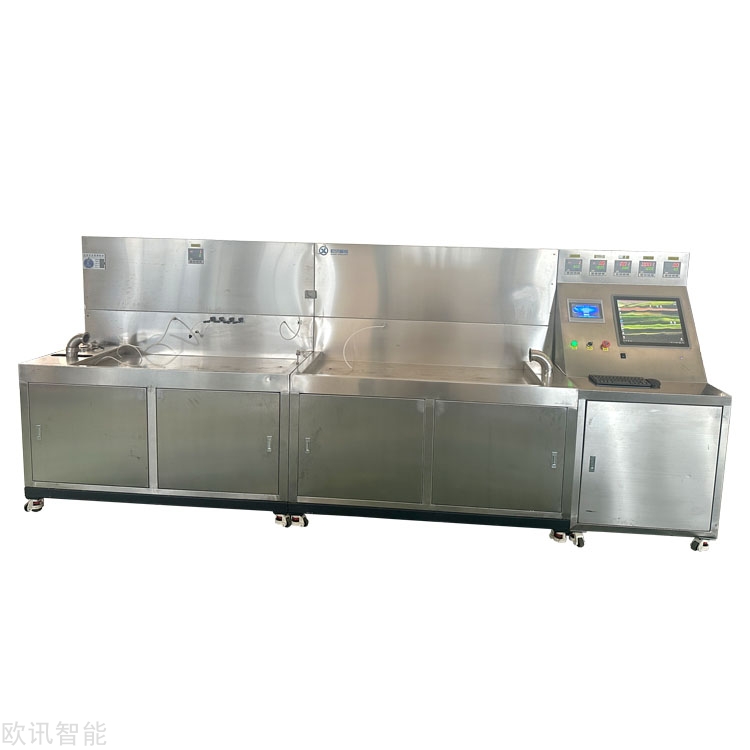

流量系数测试台：欧讯智能阀门流量综合性能测试系统精准解读阀门流体性能

在工业阀门制造领域，流量系数测试台是衡量阀门流通能力与流体性能的核心设备。阀门的流量系数（Cv/Kv）及流阻系数直接关系到整个流体控制系统的能耗与稳定性。欧讯智能依托高精度传感器与智能控制技术，推出的阀门流量综合性能测试系统，为阀门生产厂家提供了一套集阀门压差流量特性测试、流量系数测量及流阻系数测量于一体的多功能试验解决方案 。

行业背景：迈向高精度与智能化的阀门测试

随着石油、化工及电力行业对阀门产品质量要求的提升，传统的测试手段已无法满足复杂工况下的数据采集需求。依据《GB/T 30832-2014 阀门流量系数和流阻系数实验方法》等标准，现代阀门测试设备正朝着自动化、高精度及数据可视化方向发展 。欧讯智能设计的该测试台，正是集计算机数据采集技术、变频恒压技术与流体控制技术于一身，能够完成从球阀、截止阀到动态平衡阀等全种类阀门的性能检测 。

核心功能：不仅是测试，更是性能的全面剖析

欧讯智能流量系数测试台的核心价值在于其全面的测试项目与极高的测试精度：

1. 流通能力与流量系数（Cv/Kv值）测试
   系统严格遵循《GB/T 12245-2006 减压阀 性能试验方法》，通过在被测阀门全开状态下，于三个不同压差点测量流量，自动计算并验证流量系数的一致性（最大值与最小值差不超过4%）。系统能自动识别空化引起的异常数据，并提示在更高入口压力下复测，确保数据的有效性 。

2. 复杂阀门特性测试

   • 减压阀测试：可完成进口压力影响测试、流量-出口压力特性测试。例如，在进口通8bar水压时，系统能自动调节后端电动阀，精准捕捉出口压力降至特定值（如1.9bar）时的最大流量，严格符合BS EN 1567标准 。

   • 压差控制阀测试：针对《JGT 383-2012》标准，系统能自动在控制压差范围的最大值、最小值及平均值三点进行设定，并遍历不少于5个压差工况点，绘制压差控制曲线，评估阀门的稳定性。

3. 高精度数据采集与控制系统
   系统采用0.5%精度的电磁流量计及0.075%精度的高端压差传感器，结合日本岛电调节表与西门子PLC，构建了从信号采集到设备控制的闭环系统。数据采集系统不仅能实时记录流量、压力、温度，还能通过上位机软件自动生成符合国家及欧洲标准的测试报告（PDF/Excel），消除人工误差 。

技术亮点：变频恒压与模块化设计

欧讯智能深知测试条件的稳定性是数据准确的前提。本流量系数测试台通过以下设计保障性能：

• 多泵并联与变频控制：系统水泵采用变频控制，与稳压容器和精密调节阀构成流量压力调节系统，有效消除管网脉动，确保测试管段流场稳定 。

• 模块化测试管路：针对DN15至DN50口径的阀门，系统预先配置了不同规格的不锈钢测试直管段。直管段严格按照标准设计取压点距离，并采用螺纹或法兰连接，确保阀门安装同轴度，从而保证压差测量的准确性 。

竞争优势：为何选择欧讯智能？

与市场上同类产品相比，欧讯智能阀门流量综合性能测试系统不仅是一台设备，更是一套完整的实验室解决方案：

• 全自动测试流程：软件与PLC、数据采集器实时通讯，支持“一键测试”。从变频器调速到电动调节阀开度控制，全程无需人工干预，大幅缩短研发测试周期 。

• 强大的软件分析能力：基于组态软件开发的中文人机界面，能够实时绘制进口压力-出口压力曲线、流量-出口压力曲线，并自动判断测试结果是否合格。所有测试数据存入数据库，支持历史追溯与曲线叠加对比 。

• 广泛的应用范围：无论是针对普通闸阀的流阻系数测试，还是针对精密的动态平衡阀流量稳定性验证，该系统均可通过简单的参数设置完成适配，真正实现“一机多用”。

结语

在工业4.0时代，数据驱动着产品质量的提升。欧讯智能流量系数测试台以其高精度的硬件配置、全自动的软件控制和多标准的测试能力，为阀门制造商提供了强有力的数据支撑。无论是新产品的研发验证，还是出厂前的质量把控，本系统都是您提升阀门品质、树立品牌口碑的理想选择。
