产品介绍
应用与检测说明
气密性测试台面向卫浴管道及相关连接组件，主要围绕管路密封性开展气压检测，结合产品规格配置供气、压力控制及工装。选型时结合被测产品结构、实际使用工况和拟采用的评价方法，确定试验回路、测量项目与工装配置。
检测项目与配置要点
- 检测压力的建立与稳定过程观察
- 规定时间内的压力变化记录
- 试件及接口的泄漏判定条件确认
典型测试流程
连接试件并确认工装密封，按确定的加压与稳定程序建立检测条件，再记录压力变化；应先确认夹具本身的密封状态以区分工装泄漏与产品泄漏。
选型前需要提供的信息
建议提供管道材质、长度与容积、接口规格、检测压力、允许泄漏、测试时间及气源条件。产品图纸或实物样品有助于确认连接、定位与回路布置，使设备方案与实际检测任务相匹配。
量程、精度、自动化程度、数据接口及判定条件，由所选配置与双方确认的技术方案确定。
原有设备资料

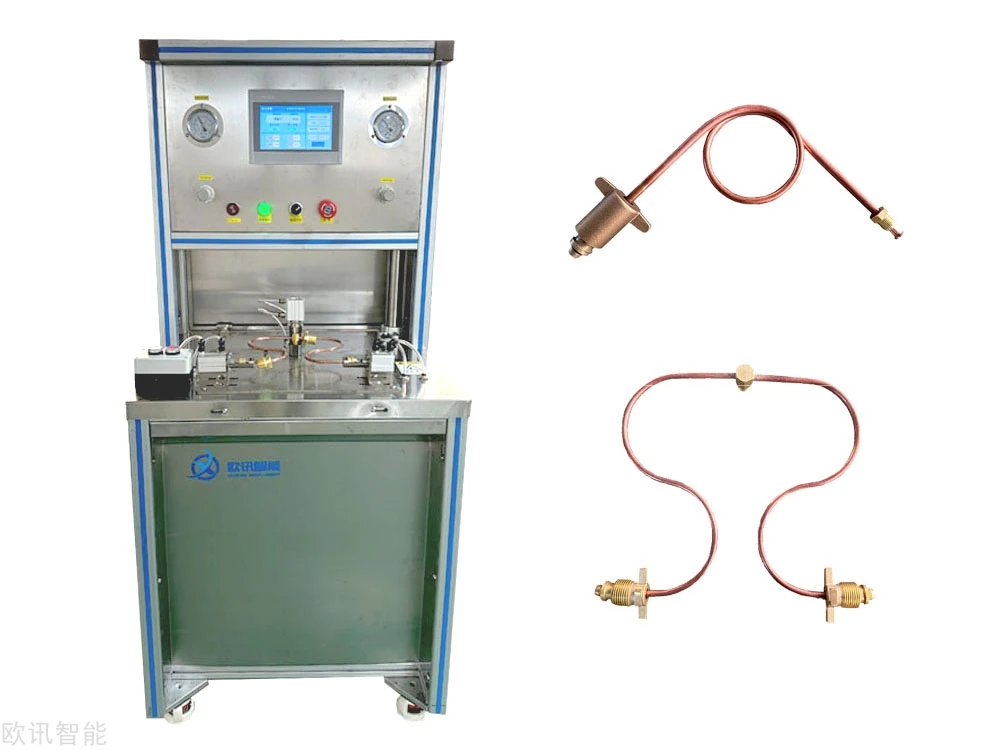

设备名称：气密性测试台
适合用途：型式测试
产品介绍：
测试产品种类：各种卫浴管道
设备用途：该测试台采用先进的压力控制技术与精密检测仪器，能够模拟多种工况条件，对不同规格、材质的卫浴管道进行高效、精准的气密性测试。
技术规格：
测试规格：各种卫浴管道
配置：空气压缩系统、压力控制模块、测试工装、控制系统、 辅助装置
参照标准：GB/T29730
工作原理：
1. 压力施加：通过空气压缩机将外界空气压缩并输入到测试台的储气罐中，储气罐稳定气压后，利用高精度调压阀根据测试需求精确调节输出压力。调节后的压缩空气经管路输送至连接卫浴管道的测试工装接口，对管道内部施加预定压力。
2. 压力监测：在测试管道的入口和出口处分别安装高精度压力传感器，实时监测管道内压力变化情况。压力传感器将压力信号转化为电信号传输至测试台的控制系统。
3. 泄漏判断：控制系统依据压力传感器反馈的数据，在设定的测试时间内对比管道入口与出口压力差值。若压力差超出允许误差范围，判定管道存在泄漏；若压力差在允许范围内，则管道气密性良好。
