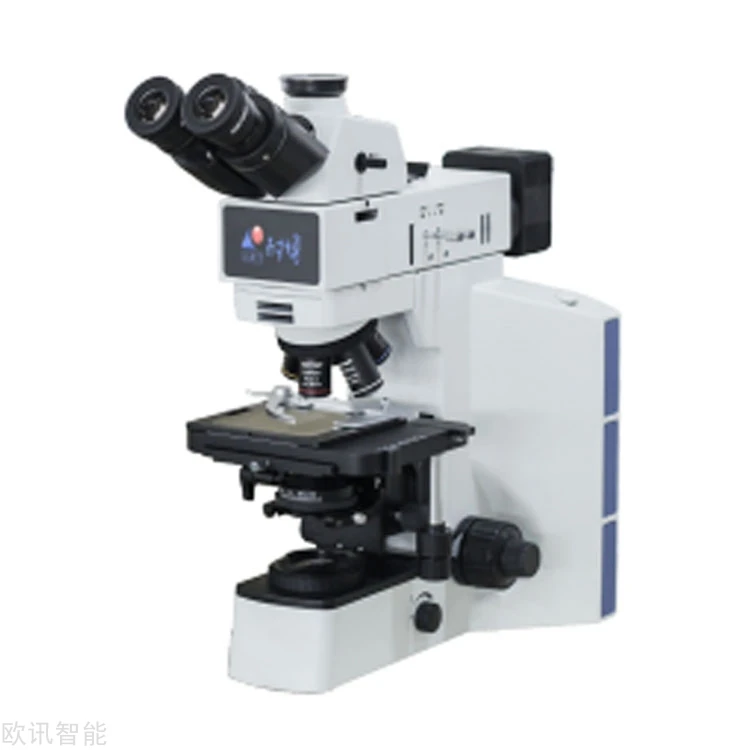

正置显微镜
产品介绍
应用与检测说明
正置显微镜面向金属、陶瓷、电子部件等适合光学观察的样品，主要通过匹配物镜、照明与观察方式，开展显微组织、表面缺陷及相关形貌观察。选型时结合被测产品结构、实际使用工况和拟采用的评价方法，确定试验回路、测量项目与工装配置。
检测项目与配置要点
- 显微组织、裂纹与表面缺陷的观察
- 按样品透光性选择反射或透射照明
- 按配置进行图像采集与尺寸测量
典型测试流程
完成样品必要的切割、磨抛或表面准备后，选择适配物镜和照明，对关注区域进行调焦与观察；需要尺寸测量时应匹配标定和软件配置。
选型前需要提供的信息
建议提供样品材质、尺寸与厚度、观察对象、照明方式、物镜组合、工作距离及图像采集需求。产品图纸或实物样品有助于确认连接、定位与回路布置，使设备方案与实际检测任务相匹配。
量程、精度、自动化程度、数据接口及判定条件，由所选配置与双方确认的技术方案确定。
原有设备资料
一、结构与工作原理
1.光学系统：
物镜：高倍率物镜（如5×-100×）用于放大样本细节，常用消色差、平场物镜以减少像差。
目镜：10×或15×目镜提供进一步放大，部分型号配备数码相机接口，支持图像采集。
照明系统：透射光（用于透明/半透明样品）和反射光（用于金属、陶瓷等不透明样品）可选，LED光源因寿命长、稳定性高成为主流。
2.机械结构：
载物台：配备高精度机械移动平台（X-Y轴），可精确控制样品位置，部分型号支持电动控制。
调焦机构：粗调和微调旋钮确保对焦精准，适应不同厚度样品（如PCB板、金属切片）。
二、核心应用领域
1.材料科学：
金相分析：观察金属/合金的显微组织（如晶粒尺寸、相分布）。
陶瓷/复合材料检测：分析孔隙率、裂纹及界面结合状态。
2.电子制造业：
PCB（电路板）检测：检查焊点质量、线路缺陷（如短路、虚焊）。
半导体封装：观测芯片表面划痕、光刻对准精度。
3.精密加工与质量控制：
刀具磨损分析：评估切削刃的微观磨损程度。
表面粗糙度测量：配合软件进行3D形貌分析。
三、技术特点
1.高分辨率与稳定性：
采用无限远光学系统，减少像差，成像更清晰。
防震底座设计，适应工厂环境振动干扰。
2.多功能扩展性：
可选配暗场、偏光、DIC（微分干涉）等观察模式，增强对比度。
支持与工业相机、图像分析软件（如测量、计数、颗粒分析）联动。
3.耐用性：
外壳多为金属材质，耐腐蚀、抗磨损，适合长期高强度使用。
四、选型与维护
1.选型关键参数：
放大倍数：根据检测需求选择物镜组合（如20×-200×）。
工作距离：长工作距离物镜适合检测凸起或不平整样品。
照明方式：反射光适用于金属、反光材料；透射光适合薄膜、透明体。
2.维护要点：
定期清洁光学部件（使用专业镜头纸和清洁剂）。
避免高温、高湿环境，防止光学元件发霉。
校准机械载物台移动精度，确保测量结果可靠。
