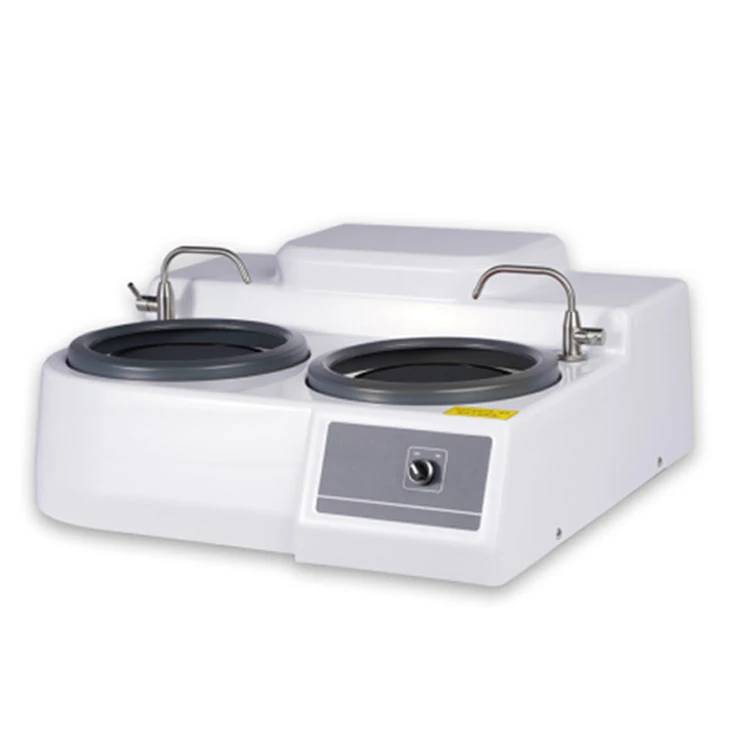

金相预磨机

产品介绍

原有设备资料

一、结构与工作原理

1. 机械系统：

研磨盘：由电机驱动旋转的金属或复合材料盘，表面可固定不同粒度的砂纸或金刚石磨盘（常见粒度：P80-P2000）。

夹持装置：手动或自动夹具，用于固定试样并施加可控压力（通常5-30 N），确保研磨均匀。

冷却系统：配备水流或喷雾装置，防止研磨过热导致材料组织改变（如金属回火）。

2. 控制系统：

转速调节：支持多档转速（如50-300 rpm），粗磨时高速提升效率，细磨时低速减少损伤。

压力调节：通过机械杠杆或气动装置控制试样与磨盘的接触压力，适应不同硬度材料。

3. 辅助功能：

吸尘/排水设计：收集研磨废屑和冷却液，保持工作环境清洁。

自动换向：部分机型支持研磨盘正反转切换，避免单向研磨导致表面纹理偏差。

二、核心应用领域

1. 金属材料制备：

钢铁与合金：去除切割后的氧化层和毛刺，暴露均匀显微组织。

有色金属：如铝、铜的粗磨，避免软金属过度变形。

2. 硬质材料处理：

陶瓷、硬质合金：通过金刚石磨盘研磨高硬度样品，减少崩边。

3. 复合材料与涂层：

层状结构（如热障涂层）的剖面制备，确保各层界面清晰。

4. 失效分析与工业质检：

机械零件断裂面的初步处理，便于后续观察裂纹源和扩展路径。

三、技术特点

1. 高效分级研磨：

支持多级粒度砂纸更换（如P120→P400→P800），逐步细化表面。

快速去除切割痕迹，缩短整体制样时间。

2. 精准控制：

转速与压力可调，适应脆性材料（如铸铁）或韧性材料（如钛合金）。

部分机型配备数字显示屏，实时监控研磨参数。

3. 兼容性与扩展性：

适配多种磨料（砂纸、金刚石磨盘、树脂基磨片）。

支持不同尺寸试样（标准Φ30 mm或定制夹具）。

4. 耐用性：

研磨盘采用不锈钢或高强度复合材料，耐腐蚀、抗磨损。

密封轴承设计，减少粉尘侵入，延长设备寿命。

四、操作流程与注意事项

1. 典型预磨步骤：

粗磨：使用低粒度砂纸（P120-P240）快速去除切割痕迹。

中磨：换用中粒度砂纸（P400-P600）平整表面。

细磨：采用高粒度砂纸（P800-P1200）进一步细化，接近抛光需求。

2. 关键操作参数：

转速：粗磨建议200-300 rpm，细磨降低至100-150 rpm。

压力：硬材料可高压（20-30 N），软材料需低压（5-10 N）防变形。

研磨方向：每更换一次砂纸，试样研磨方向旋转90°，便于观察划痕去除情况。

3. 维护要点：

定期清理研磨盘残留磨料，防止交叉污染。

检查砂纸或磨盘平整度，及时更换磨损部件。

冷却液需定期过滤或更换，避免杂质影响研磨效果。
