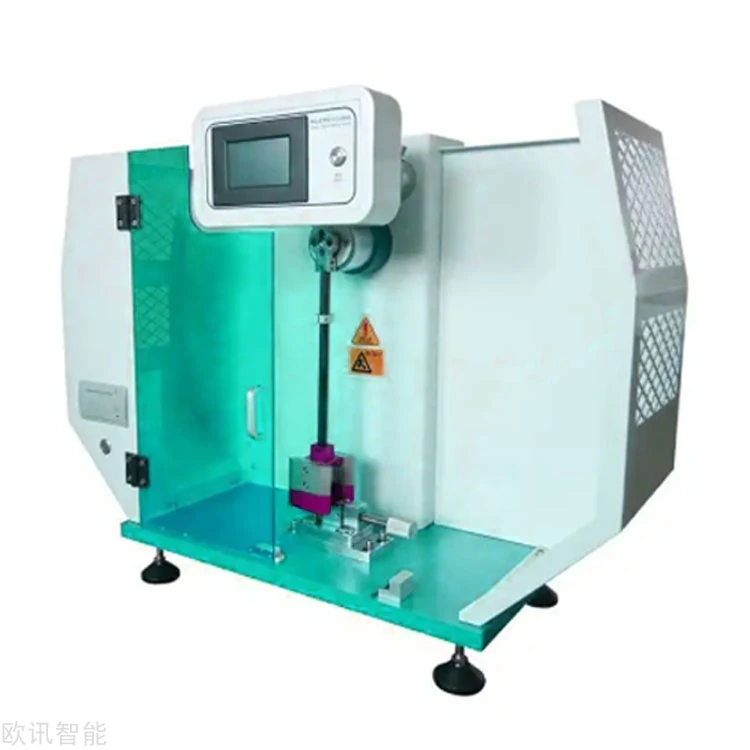

摆锤冲击试验机
产品介绍
应用与检测说明
摆锤冲击试验机面向符合所选冲击试验方法的材料试样，主要通过摆锤冲击评价试样吸收能量及断裂行为，服务材料对比和质量检测。选型时结合被测产品结构、实际使用工况和拟采用的评价方法，确定试验回路、测量项目与工装配置。
检测项目与配置要点
- 按材料与方法选择摆锤、支座及冲击配置
- 规定形状试样的装夹与冲击位置确认
- 冲击吸收能量与断裂状态记录
典型测试流程
先按试验方法制备和检查试样，确认对应冲击配置后完成试验，记录冲击能量与试样状态；不同材料及方法的结果分别采用相应评价规则。
选型前需要提供的信息
建议提供材料类别、试样形状与缺口、能量范围、支座及锤刃形式、试验温度和显示方式。产品图纸或实物样品有助于确认连接、定位与回路布置，使设备方案与实际检测任务相匹配。
量程、精度、自动化程度、数据接口及判定条件，由所选配置与双方确认的技术方案确定。
原有设备资料
1. 主要用途
测定冲击韧性：通过摆锤冲击试样，测量材料在瞬间冲击下的能量吸收能力（冲击吸收功），评估其韧性或脆性。
质量控制：用于检测材料或产品是否符合抗冲击性能标准（如金属材料的夏比冲击试验）。
失效分析：帮助分析材料在极端载荷下的断裂行为。
2. 工作原理
能量转化：摆锤从预定高度释放，自由下落冲击试样，通过摆锤冲击前后的势能差计算试样吸收的能量。
计算公式：冲击吸收功AK=mg（H1-H2）,其中m为摆锤质量，g为重力加速度,H1和H2为冲击前后的摆锤高度。
3. 核心结构
摆锤系统：可调节质量的锤头，通常配备不同规格以适应不同测试需求。
试样夹具：固定试样的V型或U型支架，确保冲击位置精确。
能量显示装置：机械表盘或数字显示屏，直接读取冲击吸收功或冲击韧性值。
防护装置：安全罩或防护网，防止碎片飞溅。
4. 应用领域
金属行业：测试钢材、铝合金等的冲击韧性（如夏比冲击试验）。
塑料与高分子材料：评估低温环境下的脆性（如ISO 179标准）。
汽车与航空航天：验证零部件材料抗冲击性能。
建筑与桥梁：检测结构材料的动态载荷耐受性。
5. 测试标准
国际标准：ASTM E23（金属材料）、ISO 148-1、ISO 179（塑料）。
国家标准：如中国GB/T 229（金属夏比缺口冲击试验方法）。
6. 操作流程
试样制备：按标准加工带缺口的标准试样。
设备校准：调整摆锤质量和初始角度。
装夹试样：将试样固定在底座上，确保对中。
释放摆锤：摆锤自由下落完成冲击。
数据读取：记录能量损失值或直接获取冲击韧性结果。
7. 注意事项
安全防护：操作时需关闭防护罩，避免高速碎片危险。
环境控制：某些测试需在低温箱中进行（如低温冲击试验）。
定期校准：确保摆锤轴摩擦和空气阻力误差在允许范围内。
8. 技术优势
高精度：数字化机型可自动计算并存储数据，减少人为误差。
多功能性：通过更换摆锤和夹具适应不同材料与标准。
