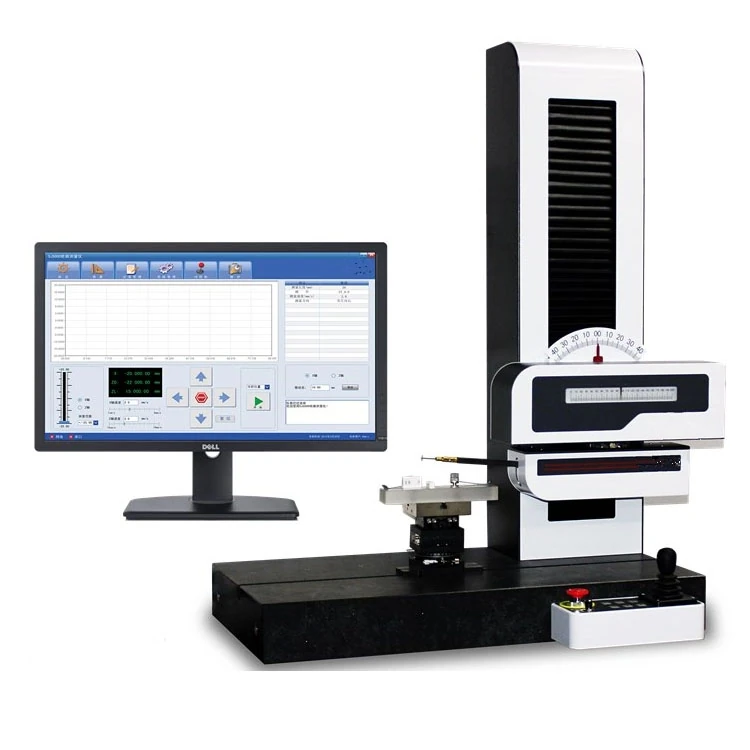

轮廓仪-标准设备
产品介绍
应用与检测说明
轮廓仪面向需要轮廓及尺寸评价的机械零件和材料表面，主要将表面轮廓采集与几何参数分析结合起来，辅助检验加工状态和配合部位。选型时结合被测产品结构、实际使用工况和拟采用的评价方法，确定试验回路、测量项目与工装配置。
检测项目与配置要点
- 轮廓曲线及台阶、沟槽等几何特征测量
- 依据表面材质选择接触或非接触方案
- 按机型与软件配置确认粗糙度分析等扩展项目
典型测试流程
明确需要测量的轮廓和评价基准，固定工件并设置扫描路径，采集曲线后按约定参数分析；接触式轮廓与其他光学分析能力应分别确认。
选型前需要提供的信息
建议提供工件材质与尺寸、测量特征、量程、测量方式、装夹与扫描方向、软件输出项目。产品图纸或实物样品有助于确认连接、定位与回路布置，使设备方案与实际检测任务相匹配。
量程、精度、自动化程度、数据接口及判定条件，由所选配置与双方确认的技术方案确定。
原有设备资料
一、核心功能与工作原理
1.测量对象
表面轮廓（如凹凸、弧度、台阶高度、角度等）。
微观粗糙度（部分设备兼具粗糙度仪功能）。
关键尺寸（如沟槽深度、孔径、螺纹参数等）。
2.工作原理
接触式：通过金刚石探针接触表面，随轮廓移动产生位移信号，转化为电信号并生成轮廓曲线（精度 高，但可能不适用于软材料）。
非接触式：采用激光、白光干涉、光学影像等技术，通过反射或成像分析表面形貌（适合脆弱或复杂 表面）。
二、主要技术特点
1.高精度
分辨率可达纳米级（如0.1μm），重复性精度高。
2.高效测量
自动化扫描，支持批量检测，减少人工误差。
3.多功能分析
内置软件可计算轮廓参数（Ra、Rz、Rq等），生成3D形貌图，导出CAD数据。
4.适应性强
可测材料包括金属、塑料、陶瓷、玻璃等，部分设备支持大尺寸工件。
三、典型应用场景
1.机械制造
检测齿轮齿形、轴承滚道、导轨直线度等。
2.汽车行业
发动机缸体/曲轴轮廓、密封件配合面精度评估。
3.电子半导体
晶圆表面平坦度、PCB焊盘高度测量。
4.航空航天
涡轮叶片型线、蒙皮曲面轮廓分析。
5.模具加工
模具型腔尺寸验证与磨损检测。
