气阀流量测试
产品介绍
应用与检测说明
气阀流量测试面向气用阀门及燃气紧急切断阀等相关样品，主要在约定入口压力和压差条件下测量额定流量，便于对比不同规格阀门的流通能力。选型时结合被测产品结构、实际使用工况和拟采用的评价方法，确定试验回路、测量项目与工装配置。
检测项目与配置要点
- 不同口径阀门的流量计与工装匹配
- 规定入口压力及压差条件的建立与观察
- 额定流量读数与样品对应记录
典型测试流程
按样品口径选用流量计、工装及接头，确认密封和阀门状态，在约定压力与压差条件稳定后读取流量；具体介质和检测条件按试验方案执行。
选型前需要提供的信息
建议提供阀门口径、连接形式、测试介质、额定流量范围、入口压力、压差条件与读数方式。产品图纸或实物样品有助于确认连接、定位与回路布置，使设备方案与实际检测任务相匹配。
量程、精度、自动化程度、数据接口及判定条件，由所选配置与双方确认的技术方案确定。
原有设备资料

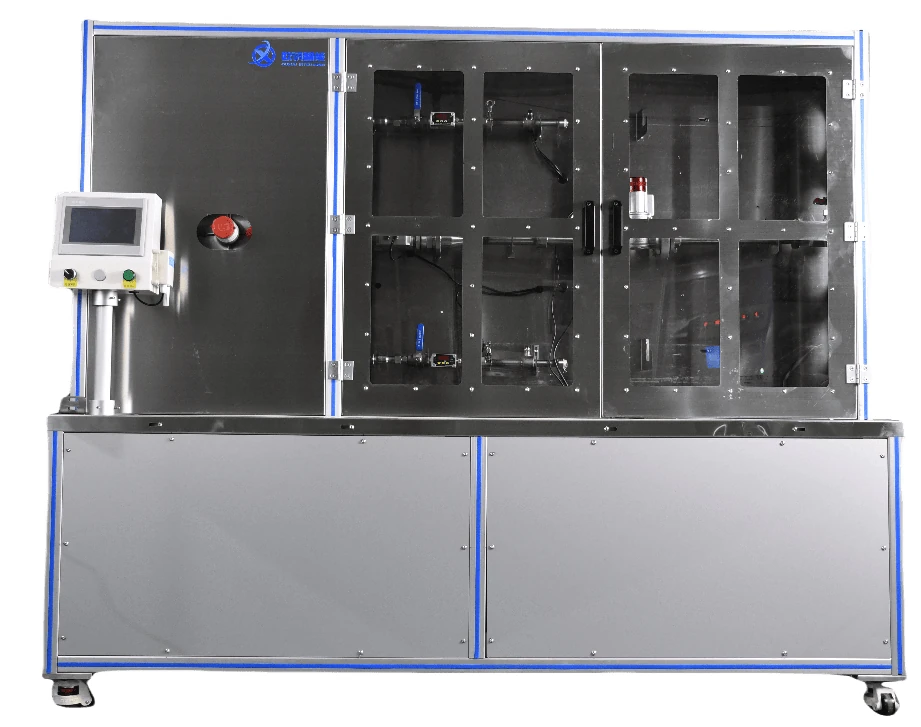

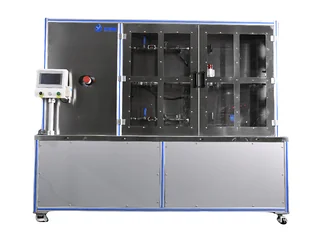

气阀额定流量测试是依据行业标准 GB44016-2024电磁阀燃气紧急切断阀要求而研发的检测的额定流量的设备。

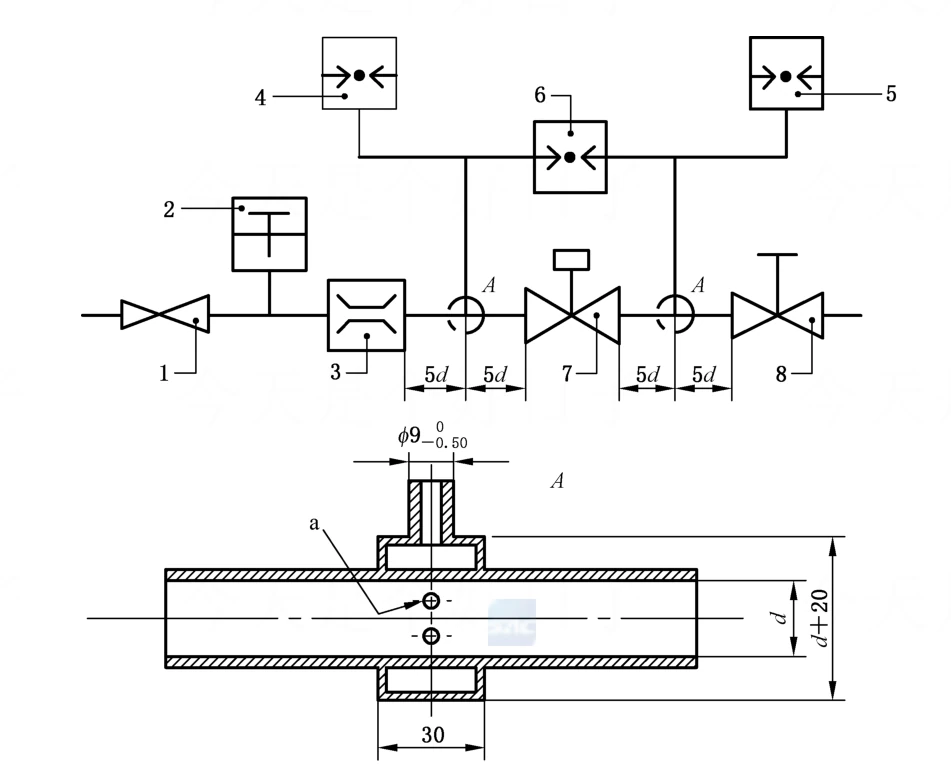

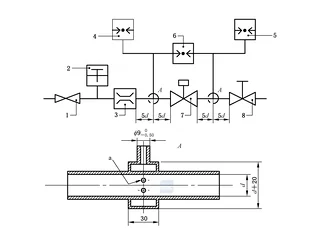

考虑到要兼容 DN15、DN20、DN25、DN32、DN40、DN50 六种阀，并保证检测精度， 因此测试工装分为三组设计，分别为 DN15-DN20、DN20-DN32、DN40-DN50。同一组工装可更换卡盘接头匹配不同种接口及不同种尺寸阀门。
测试流程
1、更换流量计和工装架 根据需要测试的阀门，更换流量计和相应的工装。
2、夹紧密封 更换进出口相应的连接接头，手动旋紧，并打开被测球阀。
3 测试 打开电源和进气气源球阀，手动调节过滤减压阀至出口压力为 3bar，手动调节二级调压阀至 进口压力表数值显示为 2.5kPa,手动调节排气截止阀，使得差压表显示压力为 100Pa 左右,读取此状态下流量计显示的流量即为该球阀的额定流量。
